Plik waveform w kontekście głowic drukujących to dedykowany zestaw danych, który bezpośrednio steruje pracą piezoelektrycznych dysz drukujących. Jego głównym zadaniem jest precyzyjne kontrolowanie ruchu atramentu w komorze dyszy, aby wytworzyć krople o pożądanej wielkości i prędkości.
Pliki "waveform" wykorzystuje elektronika sterująca drukarki dopasowując sposób pracy głowicy do rodzaju atramentu oraz warunków pracy drukarki.
Konkretne parametry mogą się różnić w zależności od producenta i modelu głowicy, ale ogólne zasady są wspólne. Plik waveform definiuje elektryczny sygnał sterujący, który jest sekwencją impulsów napięciowych.
Oto kluczowe parametry, które są definiowane przez plik waveform:
| Parametr | Opis działania |
|---|---|
| Napięcie | Określa siłę odkształcenia elementu piezoelektrycznego. Wpływa bezpośrednio na prędkość i wielkość wyrzucanej kropli atramentu. |
| Szerokość impulsu (Dwell) | Czas trwania pojedynczego impulsu. Ma kluczowe znaczenie dla dostrojenia się do właściwości akustycznych komory z atramentem. |
| Nachylenie zboczy (Rise-Fall) | Szybkość narastania i opadania napięcia. Kontroluje dynamikę zasysania i wyrzucania atramentu, wpływając na stabilność kropli. |
| Częstotliwość | Określa, jak często dysza może być uruchamiana. Wpływa na maksymalną prędkość druku i jest dopasowana do rezonansu układu atramentowego. |
Dodatkowo, zaawansowane pliki waveform definiują bardziej złożone zachowania:

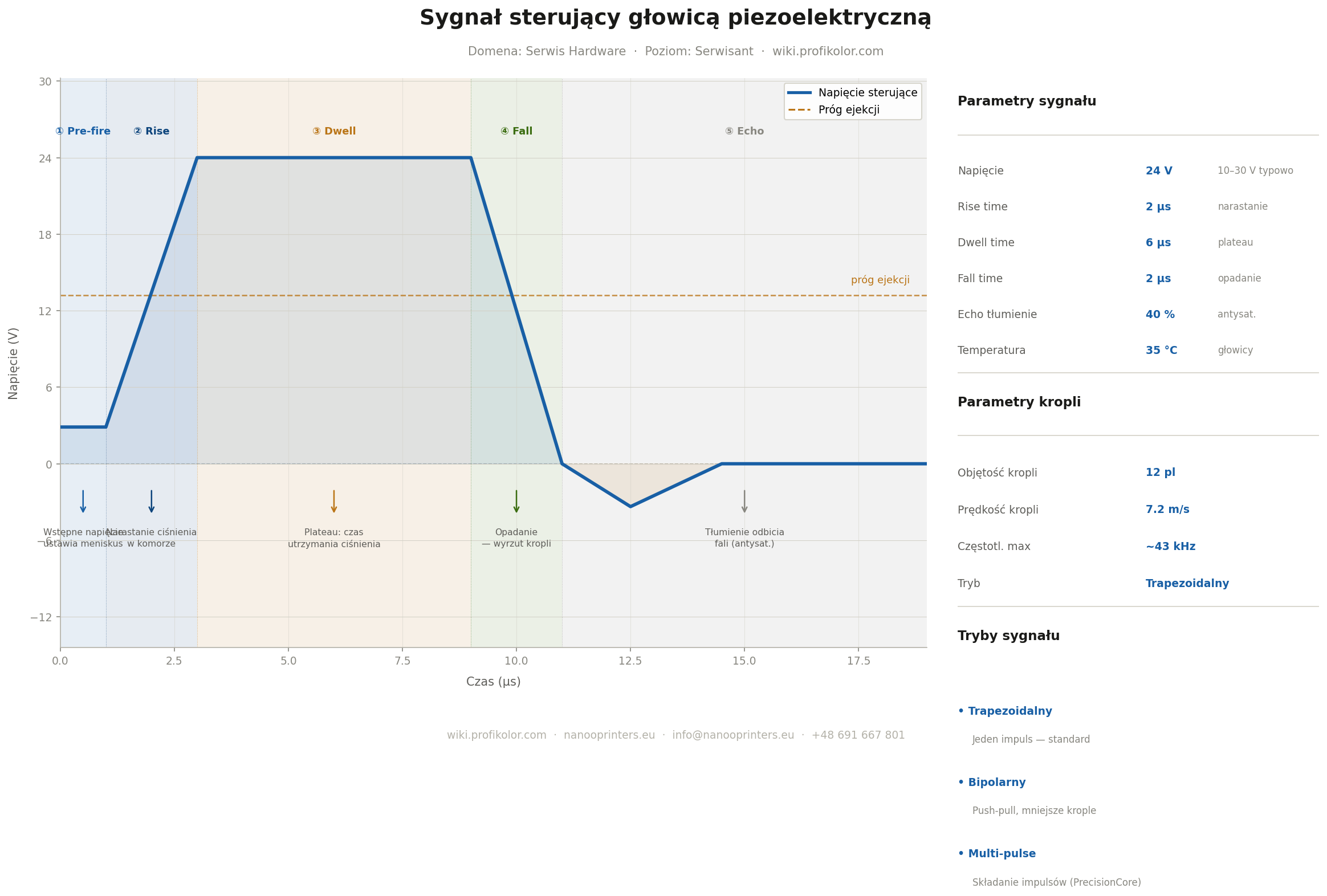

- Kształt fali: Opisuje całą sekwencję faz pracy: fazę wstępnego zasysania („Pre-fire" i "Rise”), fazę wyrzutu („Dwell”) i fazę wygaszania drgań ("Fall" i "Echo"). Kształt fali może być trapezoidalny, prostokątny lub bardziej skomplikowany.
- Czas opóźnienia między impulsami: W przypadku druku w skali szarości (grayscale), gdzie z jednej dyszy wyrzucanych jest kilka kropel, które łączą się w locie, waveform definiuje precyzyjne odstępy czasowe między impulsami dla kolejnych kropel. Ma to na celu zapewnienie równej prędkości wszystkim kroplom, co zapobiega ich rozdzielaniu się i powstawaniu „mgiełki” atramentowej.
- Parametry druku w skali szarości (Grayscale): Dla głowic umożliwiających zmienną wielkość kropli, waveform może zawierać różne predefiniowane przebiegi. Wybór konkretnego przebiegu (często o innej liczbie lub szerokości impulsów) skutkuje wyrzuceniem kropli o innej objętości.
